序號

名稱

單位

數量

備注

1

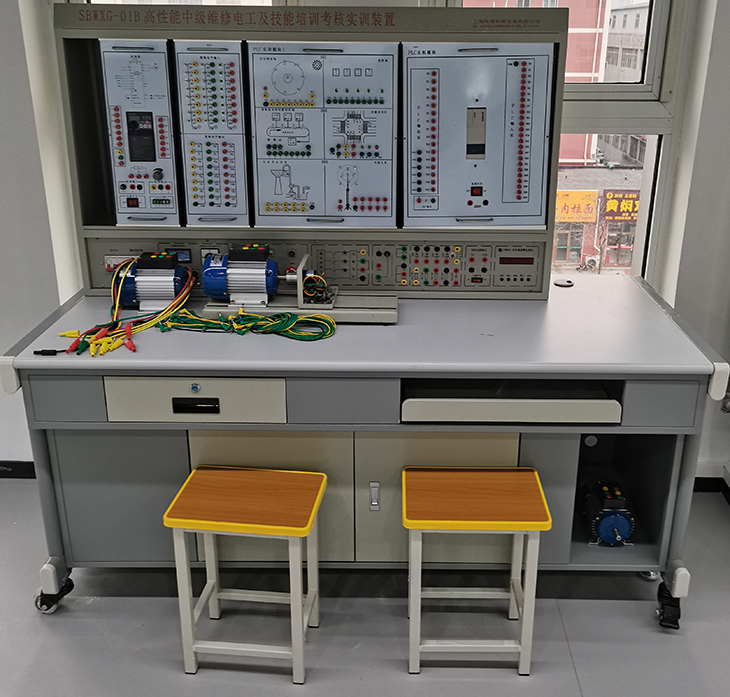

實訓臺

臺

1

鐵質雙層亞光密紋噴塑結構，考慮放置電腦位置。

2

電源控制箱

個

1

按廠家要求

3

電氣控制實訓單元掛箱及電機

塊

1

維修電工實訓組件（一）（含實訓項目要求內容）

塊

1

維修電工實訓組件（二）（含實訓項目要求內容）

塊

1

維修電工實訓組件（三）（含實訓項目要求內容）

塊

1

維修電工實訓組件（四）（含實訓項目要求內容）

臺

1

單相電容啟動電動機AC220V

臺

1

三相鼠籠電動機AC380V（Y）

臺

1

三相鼠籠電動機AC380V（Y/△）帶速度繼電器

臺

1

雙速異步電動機AC380V（△/YY）

4

PLC主機掛箱

套

1

配西門子S7-200 Smart  SR40 主機、I/O（24路數字量輸入，16路數字量輸出），配RS-485通迅口、PC/PPI通訊編程電纜、通訊網線等

5

PLC實訓模塊1

塊

1

搶答器/音樂(lè )噴泉/裝配流水線/交通信號燈/自動供水/天塔之光

6

PLC實訓模塊2

塊

1

自動送料裝車/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機

7

PLC實訓模塊3

塊

1

四層電梯/基礎實驗/中間繼電器

8

PLC實訓模塊4

塊

1

機械手控制/自控成型機/加工中心

9

電機導軌及光碼盤測速系統

套

1

含光碼盤測速系統一套，導軌1幅，道軌平整度好，無應力變形，同心度好

10

變頻器實訓組件

件

1

ACS550-01-03A3 帶操作面板

11

通訊編程電纜及兩端帶插頭網線

根

1

12

7寸昆侖通態觸摸屏MCGS

個

1

有串口、以太網口、USB接口，觸屏靈敏，真彩色、配送關連接數據線等，能與所采購的西門子S7-200 Smart 匹配，下裝有關程序好，來了可直接使用，配觸屏培訓教程和軟件。

13

PLC軟件

套

1

PLC仿真軟件

近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會(huì )進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因實驗頻率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。

一、仿真功能

PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。

二、模塊功能

PLC仿真實訓包含了：搶答器、音樂(lè )噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。打開PLC綜合仿真系統后系統會(huì )進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。

PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂(lè )噴泉、裝配流水線等20多種模塊。

進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。

14

電工連線

套

1

4自鎖線32條：長100CM 藍10條、綠10條、紅2條、黑2條、黃2條（滿足配置使用要求）；

4自鎖線10條：長30CM 黃2條、綠2條、紅2條、藍2條、黑2條。（滿足配置使用要求）

4護套自鎖線17條：長100CM 黃5條、綠5條、紅5條、黑2條；（滿足配置使用要求）

4自鎖線10條：長30CM 黃2條、綠2條、紅2條、藍2條、黑2條。（滿足配置使用要求）

15

實驗說明書

套

1

指導學生實訓

16

初中高技師電工技能仿真教學軟件

套

1

初中高技師電工技能仿真教學軟件
電工基本實訓包括：電氣測量（1個：儀器使用）、內外線（7個：供配電基礎、工具使用、導線連接、人工急救、照明線路123、電力拖動（3個：三相異步機單向轉動控制、三相異步機正反轉控制、三相異步機兩地控制）、電子技術（5個：延時電路、穩壓電源電路、整流濾波電路、單管放大電路、可控硅調光電路）共16個實訓項目；
電工初級實訓包括：電力拖動（10個：手動順序控制與測量、能耗制動控制與測量、星-三角啟動控制與測量、四限位行程控制與測量、自動順序控制與測量、單向轉動控制與測量、雙限位控制與測量、兩地控制與測量、三相五線供電系統、照明電路及單相電動機的控制）、電子技術（3個：二極管整流電路、串聯型穩壓電源電路、延時開關電路）共13個實訓項目；
電工中級實訓包括：電力拖動（10個：正反轉能耗制動與無功計量、雙速電動機控制、Y/△啟動及順序控制、三速電動機控制、直流電動機正反轉及調速與制動控制、直流電動機反接制動控制、點動功能正反轉控制、多臺電動機聯動控制、電動機控制與功計量、順序啟動控制）、電子技術（6個：電流負反饋電路、電壓負反饋電路、單相可控硅整流電路、差分放大可調穩壓電路、運算放大電路、與非門電路）、電氣測量（3個：電感線圈參數的測量、三相負載的測量、變壓器組別測定與驗證）、PLC控制（6個：PLC的工作原理、程序的執行過程、電動機的起�？刂�、電動機的正反控制、電動機循環正反轉控制、三速電動機控制、）共25個實訓項目；
電工高級實訓包括：電子技術（7個：運算放大器的應用電路、異步計數器的級聯、定時交流開關電路、脈沖式隔鎳電池充電電路、計數調光開關電路、多地單鍵控制開關電路、同步計數器電路）、單片機（10個：查找大小數、航標燈控制、計數報警器、數碼管顯示、循環燈點亮、霓虹燈控制、算術運算器、繼電器控制、倒計時音樂(lè )報警器、數據傳送、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置的控制、簡易機械手的控制）、PLC控制（6個：星/角起動控制、電動機的正反轉能耗制動控制）共23個實訓項目；
電工技師與綜合實訓包括：PLC控制（21個：電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、工業刨床的控制、中央空調冷卻水泵的控制、小推車的控制、停車場車位控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作、手持編程器的操作、傳感器的使用、氣缸的使用、變頻運輸三維分選裝置、步進運輸坐標式四維分選裝置、單相調速運輸龍門式分選裝置、X62W 銑床、Z3050搖臂鉆床、CA6140型車床）；電子技術（4個：整流電源電路、光敏傳感器檢測電路、溫度傳感器電路、信號比較輸出報警檢測電路）；電力拖動（2個：車床電氣控制系統、鉆床電氣控制系統）、變配電和電力保護（13個：ZB50使用、10KV小電流接地系統的漏電選線保護、10KV線路微機保護單元性能測試1、10KV線路微機保護單元性能測試2、04KV低壓線路微機保護單元性能測試、電動機低電壓保護、電動機負序過電流保護、電動機過負荷保護、變壓器帶載自動調壓運行、泄漏電流試驗、直流耐壓試驗、交流耐壓試驗、變壓器微機保護單元測試）共40個實訓項目。提供動畫類素材：370個以上，編程類素材：310個以上，視頻素材：3個以上。
