電子基礎實驗室,電子信息工程專業實驗室實訓基地建設方案
一、電子基礎實驗室的基本情況
電子信息工程專業有實驗室：信號與系統、高頻、電視原理；電子設計實驗室：DSP、EDA、單片機、嵌入式系統；基礎電路實驗室：電路、電工、數字電路、模擬電路等電子類課程。另外還有基礎實驗室：大學物理實驗室。
二、電子基礎實驗室建設的意義及其特點
電子基礎實驗室建設對培養具有創(chuàng )新精神和實踐能力的人才有著非常重要的作用，通過實驗室建設進一步提高本專業的實驗教學質量，從而使我們培養學生有較強的動手能力，讓學生更好地適應社會(huì )日益增強的要求，由此可見，實驗室建設對于本專業建設和學生的發展有著重大的意義。
電子基礎實驗室專業原有的幾個教學實驗室已有一定的規模和基礎，已經和正在發揮積極的作用，但是隨著教學改革的進一步深入，隨著專業以及學科的進一步發展，非常有必要也很迫切地需要在已有的基礎上進一步完善和充實新的內容，同時也很有必要加強實驗室建設和管理的力度，來滿足和適應專業建設及發展的需求。
電信專業實驗室在規劃論證之初，就確立“共享性”這個籌建原則�？梢詮膬煞矫鎭�(lái)看，一是在學校內部的共享，可以與校內其系共享實驗室資源，避免重復投入，提高設備使用率。二是在電信系內部各專業平臺之間的共享，尤其是一些公共基礎技術平臺，如計算機、視聽語音設備等，真正做到系內資源布局的優化。

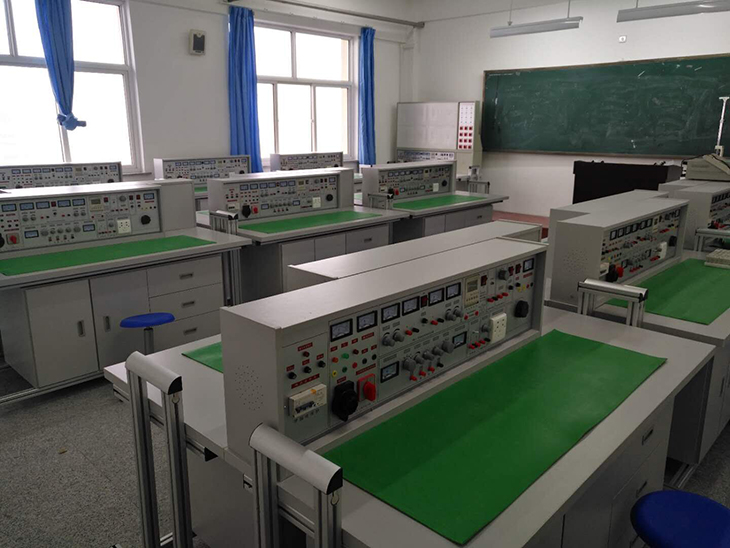

SB-318智能型電子實驗臺

電子實驗臺具有較完善的安全保護措施，較齊全的功能(詳見實驗臺結構簡介)。實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

●適用范圍：

電子實驗臺適用于高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗�？赏瓿山恢绷�、振蕩、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。它的配備是學校上水平、上等級的重要標志。

●電子實驗室設備的實驗臺及操作桌結構相同：

1、電子實驗臺外殼尺寸：123×35×20cm

2、三相保險座

3、三相電源輸入指標

4、總開關：實驗臺電源總開關，帶漏電、過載保護

5、試驗按鈕：試驗漏電開關漏電功能

6、電源輸入指示1只

7、電源輸出指示3只(紅、綠、黃三色)

8、交流電壓表：指示輸出線電壓

9、電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況

10、接線座5只：A單元三相四線及地線輸出

11、電流表W相電流輸出指示

12、O/I開關：三相四線電源輸出控制(提高安全系數)

13、接線座2只：B單元交流低壓電源輸出

14、電表(2A)：B單元交流電流指示

15、旋鈕：B單元3-24V交流低壓選擇輸出

16、開關：C單元雙路直流穩壓電源開關

17、旋鈕：C單元雙路Ⅰ路穩流調節

18、旋鈕：C單元雙路Ⅱ路穩流調節

19、接線座2只：C單元Ⅰ路直流穩壓輸出

20、保險座：C單元雙路穩壓電源保險

21、電表4只：雙路穩壓電源電壓、電流指示

22、接線座：D單元直流5V穩壓輸出

23、電表：D單元電流0.5V輸出指示

24、開關1：控制各低壓交流電、信號源

25、開關2：控制E單元交直流調壓電源

26、電表：E單元交流電壓輸出指示

27、接線座4只：E單元交流、直流輸出口

28、旋鈕：E單元0～240V電壓調節

29、插座：G單元220V輸出插座

30、旋鈕：音頻功率放大器音量調節

31、接線座2只：音頻信號輸入

32、按鈕：?jiǎn)未蚊}使能開關

33、接線座3只：?jiǎn)未蚊}沖輸出口

35、旋鈕：正弦波輸出三級衰減幅度粗調

36、旋鈕：正弦波輸出口

37、接線座：正弦波輸出口

38、旋鈕：矩形波輸出幅度調節

39、接線座：三角波輸出口

40、旋鈕：函數信號發生器頻率細調

41、接線座：矩形波輸出口

42、旋鈕：函數信號發生器五級頻率粗調

43、電表：函數發生器輸出頻率指示

44、萬用表：500型

45、智能型交流電路測量電表：通過開關切換可同時測量電路I、U、KW、Kwh、T，八位液晶顯示。

46、直流電機Ia、If指示：2只500mA直流電表

47、直流電源：0-220V輸出，直流電機工作電源。

48、直流電機調速環節：Ra、RF調節裝置

49、實驗桌面尺寸：160×70cm

50、通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗

51、儲存板：放置元件盒

52、左儲存柜：放置儲存板(帶門鎖)

53、抽屜：放置常用工具

54、右儲存柜：放置儲存板(帶門鎖)

55、示波器：型號不限(用戶自備)

56、工具

注：46、47、48三項功能僅在"SB-318電工、電子、電拖(帶直流電機 )實驗臺上有。

● 電子實驗臺主要技術指標：

一、輸入工作電源：三相四線

二、輸出電源及信號

1、 A單元：三相四線

2、 B單元：交流3、6、9、12、15、18、24V

3、 C單元：雙路恒流穩壓電源(具有過載及短路保護功能)，二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預設式限流保護功能。電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv

4、 D單元：直流穩壓5V，電流0.5A

5、 E單元：交直流電壓0～240V連續可調，電流2A

6、 F單元：220V電壓輸出，供外接儀器使用。

三、單次脈沖源：每次均可輸出一對正負脈沖

四、函數信號發生器(正弦波、三角波、矩形波)

1、頻率范圍：5HZ-550KHZ分五個頻段

2、頻率指示：由HZ表直接讀出

3、電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V 三級衰減：0db、20db、40db具有連續細調矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調　　　　　三角波：5HZ-550KHZ>１V

五、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

六、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T，八位液晶顯示。

七、絕緣電阻：>5MΩ

八、漏電保護：漏電動作電流≤30mA

結構與配備(以二十四座為例)

(一) 電子實驗桌:12臺學生實驗桌, 一臺兩座, 桌子外形尺寸:160×70×80cm。桌中央配置通用九孔電路板(尺寸35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構，拆裝維修方便。每張臺桌配有一粒膠皮板，保護通用插板與桌面(如需要在桌上放置電動機、焊接等)臺桌下都是元件儲存柜，放置實驗元器件。

(二) 示教控制臺:1臺示教控制臺，分別控制12臺學生驗臺上的電源，通用電路板演示屏立在實驗桌上，尺寸為160×70cm。用于講解、演示。

(三) 電子實驗臺:共13臺，學生實驗桌及示教控制臺上各配備l臺。

(四) 器材配備: 65只直流電表，13只萬用表，13套實驗所需電阻、電位器、電容，變壓器、二極管、三極管、場效應管、集成、可控硅、傳感器、邏輯電平顯示及邏輯電平開關等元件單元盒(元件已裝在單元盒內)。

元件名稱	型號	數量	備注
電阻	5.1Ω	2	1/2W
電阻	51Ω	1	1/2W
電阻	100Ω	3	1/8W
電阻	150Ω	1	1/8W
電阻	200Ω	1	1/8W
電阻	300Ω	2	1/8W
電阻	470Ω	1	1/8W
電阻	510Ω	2	1/8W
電阻	820Ω	2	1/8W
電阻	1K	3	1/8W
電阻	1.5K	1	1/8W
電阻	2K	2	1/8W
電阻	2.4K	3	1/8W
電阻	2.7K	1	1/8W
電阻	3.3K	3	1/8W
電阻	3.9K	1	1/8W
電阻	4.7K	2	1/8W
電阻	5.1K	1	1/8W
電阻	6.8K	2	1/8W
電阻	10K	4	1/8W
電阻	13K	1	1/8W
電阻	20K	2	1/8W
電阻	39K	1	1/8W
電阻	51K	1	1/8W
電阻	100K	2	1/8W
電阻	200K	1	1/8W
電阻	1M	1	1/8W
電阻	10M	1	1/8W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	10K	2	1/2W
電位器	22K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	1	1/2W
電解電容	1uF	1	16V
電解電容	10uF	3	16V
電解電容	47uF	3	16V
電解電容	220uF	1	35V
電解電容	470uF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	0.01uF	2	63V
瓷片電容	0.1uF	1	63V
瓷片電容	0.47uF	1	63V
音頻輸入變壓器		1
音頻輸出變壓器		1
變壓器	220/6V.6V	1	8W
電感	8Ω	1
電感	390UH	1
二極管	4007	4
二極管	2AP9	1
發光二極管		2
穩壓二極管	2CW54	2
穩壓二極管	2CW76	1
晶振	10M	1
場效應管	3DJ6	1
單結管	BT33	1
晶閘管	KP1	2
三極管	3DG6	2
三極管	3DG12	1
三極管	3AX31	2
三極管	3DA1	1
三端穩壓	7805	1
指示燈(信號燈)	6V 0.1A	1
開 關		4
喇叭	8Ω/0.2W	1
繼電器	6V	1
音樂(lè )集成	4V	1
電平開關和邏輯電平指示		1
集成座	14腳	2
集成座	16腳	1
集成運放	UA741	2
定時 器	NE555	1
TTL與非門	74LS00	1
TTL非門	74LS04	1
TTL與門	74LS08	1
TTL與非門	74LS20	1
TTL或門	74LS32	1
譯碼器	74LS42	1
TTL觸發器	74LS74	1
七段譯碼器	74LS247	1
全加器	74LS283	1
CMOS或非門	CD4002	1
共陽數碼器	546R	1
直流電表	10MA	1
直流電表	200MA	1
直流電表	1V	1
直流電表	15V	1
直流電表	±100UA	1
工具
萬 用表	MF47	1
尖嘴鉗		1
螺絲刀		3
剝線 鉗		1
連接線		若干
其他
實驗臺		1臺
實驗桌		1張
防腐皮		1塊
凳子		2張
