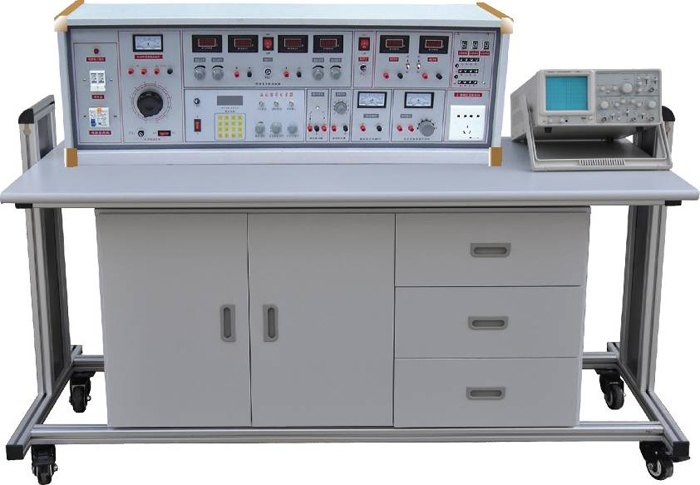

SBGJ-758B高級模電、數電實驗室設備

一、產品特點
高級模電、數電實驗臺具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進，實驗項目更加豐富，覆蓋面廣，實驗內容要求更高，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配智能化數字直流電表，測量精度高，測量范圍寬，使用方便。數字部分實驗利用進口新型集成座，實驗時集成座插拔方便，接觸可靠，集成座裝在A(yíng)BS塑料通用底座上，集成座腳引至接插孔，連接方便。利用該集成座僅需更換集成座就能無限制完成數字電路實驗。便于學生課余興趣小組電路開發，學生畢業設計等。創(chuàng )新實驗元件模塊盒體透明，直觀性好，加強學生對線路和元器件的感性認識。實驗元件分立式，院校除能完成指導書上實驗還可以利用元器件設計符合自身要求的實驗內容，為對實驗教學上大膽創(chuàng )新的院校實驗室建設提供了良好的平臺。實驗臺高度為110cm，實驗室布局不受設備高度限制，有利于講師講解。

二、適用范圍
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗。是現有實驗室更新?lián)Q代或新建擴建實驗室的理想產品。
三、實驗臺構成與性能
1、電源及參數
1.1輸入電源：交流220V單相三線電源，輸入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和單相漏電開關二級保護功能。
A組：0.5KVA單相調壓器，輸出電壓0-240V，有數字表指示。
B組：低壓交流3，6，9，12，15，18，24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，±5V，±12V。
D組：雙路恒流穩壓電源，二路電壓均為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流1.5A，具預設式限流保護功能，每路輸出有0.5級數字電流表，電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：萬能電源插座：為國內外各種儀器提供工作電源。
1.3、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.4、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。
1.5、數顯外測交流直流電壓表：三位半數字顯示，精度0.5級，測量范圍：0-99.9v。
1.6、智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.7單次脈沖：每次可輸出一對正負脈沖。
1.8、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
2、實驗操作桌：由雙面飾面板制成，不變形、不裉色，尺寸：160×70×80cm。鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜用于儲存元器件。
四、整套設備構成與配備（以二十四座為例）
1、實驗操作桌12張，一桌二座。實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔萬能電路插板，電路板進口由ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。創(chuàng )新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置儀器、焊接等）。實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺：共12臺，每張學生實驗操作桌上配置1臺。
3、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別無線遙控控制12臺學生實驗臺的電源。并可用于講解、演示。尺寸為160×70cm。
電源無線總控制功能：
一）、概 述
"SBKZ-1型電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制�？刂婆_具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點�？偪刂婆_與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
二）、特 點
1）該設備以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
2）一臺"SBKZ-1型電源無線總控制臺"可對單個實驗室的30臺（60座）實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
3）每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺（60座）實驗設備的電源開關無線控制。
4）配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
三）、技術性能
1）工作電源：AC220V±10%/ 50Hz
2）工作環境：溫度-10℃～40℃     相對濕度<85%(25℃)
3）載波頻率：315MHz
4）控制范圍：>50m
5）控制能力：60臺
6）外形尺寸：294mm×237mm×200mm
四）、裝置配置
1）按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中"1號臺"～"60號臺"及"全開"和"全關"為電源開關控制鍵，"確認"和"取消"為功能鍵。"1號臺"～"60號臺"開關控制鍵分別對應一個實驗室的60臺實驗設備，實現單臺控制操作；"全開"和"全關"對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；"確認"和"取消"鍵對開關控制鍵的操作進行確認或取消。
2）狀態指示模塊：該模塊有"1號臺"～"60號臺"共60個指示燈，分別指示該控制臺對應實驗室的60臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
3）發射模塊：載波頻率為315MHz，通過配套天線發射總控臺的數字編碼。
4）通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。
五）、上位機軟件功能
1）串口掃描檢測
2）通過串口發送工作臺工作命令
3）接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4）能控制最多128工作臺
5）開關工作臺操作時間顯示
4、器材配備：26只指針式1.5級直流電流表、13只MF47萬用表、13只數字萬用表、25套電烙鐵和烙鐵架、13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、集成電路、變壓器、條形磁鐵、邏輯電平開關、邏輯電平顯示、91只集成座等透明創(chuàng )新元件模塊（元件己裝在透明創(chuàng )新元件模塊盒內），25張學生凳，1個雙門立柜。
5、用戶自備器材：雙蹤示波器（型號不限），晶體管毫伏表，滑線變阻器。
五、實驗項目
（一）模擬電子電路部分
1．常用電子儀器的使用
2．晶體二極管的特性與檢測
3．晶體三極管的輸入、輸出特性
4．晶體管共射極單管放大器
5．射極耦合觸發器
6．RC耦合兩級放大器
7．負反饋對放大器性能的影響
8．場效應管放大器
9．差動放大電路
10．運算放大器指標測試
11．集成運算放大器的基本應用（多種模擬運算電路）
12．RC正弦波振蕩器------集成運算放大器非線性應用一
13．方波發生器------集成運算放大器非線性應用二
14．三角波和方波發生器----集成運算放大器非線性應用三
15．LC正弦波振蕩器
16．變壓器耦合推換功率放大器
17．OTL功率放大18．集成功率放大器。
19．電壓---頻率轉換電路。
20．單相半波、全波、橋式整流電路。
21．串聯型晶體管直流穩壓電源（設計性實驗）
22．集成直流穩壓電源。
23．單結晶管特性。
24．單結晶體管觸發電路。
25．晶閘管間單測試。
26．晶閘管可控整流電路（綜合性實驗）
27．函數信號發生器的組裝與調試（綜合性實驗）
28．萬用表的設計與調試（綜合性實驗）
29．電子門鈴電路------趣味性應用實驗一
30．電子報警電路------趣味性應用實驗二
31．光控簡易燈自動開關電路------趣味性應用實驗三
32．電子催眠器------趣味性應用實驗四
33．溫控電路------趣味性應用實驗五
……自由設計
（二）數字部分
1．TTL集成邏輯門的參數測試
2．CMOS集成邏輯門的參數測試
3．TTL集電極開路門與三態輸出的應用
4．與門、或門、異或門邏輯電路測試
5．半加器、全加器電路實驗
6．RS、D、JK觸發器及JK與D觸發器的轉換電路
7．計算器
8．MSI移位寄存器及其應用
9．譯碼器及變換方式
10．數據選擇器及邏輯設計
11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器
12．利用門電路構成編碼器、分配器、選擇器
13．組合電路的設計之一
14．組合電路設計之二------顯示電路
15．同步時序電路的設計
16．計算機時序電路的設計
17．集成定時器測試及應用
18．D/A、A/D轉換器
19．電子秒表------大型綜合實驗。
20．二極管與門、或門電路
21．三極管"非門"電路
22．三極管"與非門"電路
23．三極管"或非門"電路
24．異步十進制加法計數器
25．異步十進制減法計數器
26．智力競賽搶答裝置------大型綜合實驗二
……自由設計實驗
實驗臺透明創(chuàng )新實驗元件模塊配置清單（每臺）
