SB-889-M型絕緣電阻測試電氣操作柜

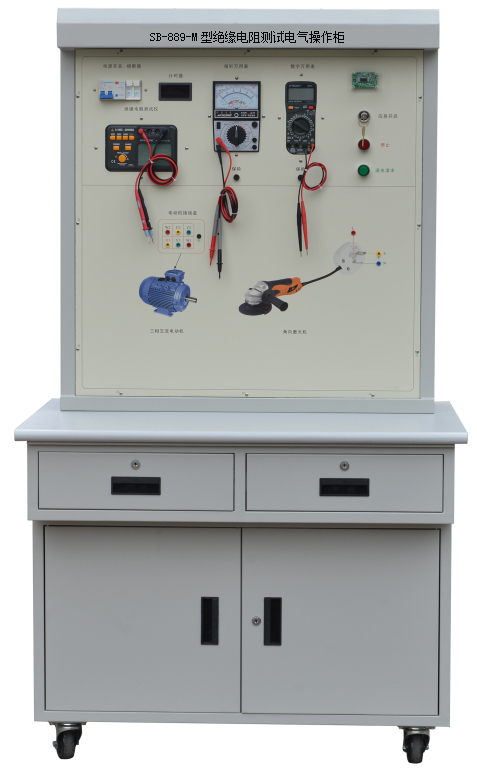

絕緣電阻測試電氣操作柜外觀圖（圖片僅供參考、具體以實物為主）
2.產品概述
本操作柜裝設有絕緣電阻測試所需要的數字兆歐表、測量對像電動機和磨光機等器件并采用安全接線柱引出端子，同時把電路檢測常用到的指針萬用表和數字萬用表裝嵌到實訓臺上，學生可直接實訓臺的儀器來測驗電動機和磨光機的絕緣電阻，通過本實訓臺的訓練可以讓學生學會(huì )的數字兆歐表使用方法和注意事項，快速了解數字兆歐表的工作原理，學會(huì )運用數字兆歐表正確測量設備的絕緣電阻。本設備非常適合高職、高專、中等職業院校開設的電工電子、電氣自動化、機電一體化、電梯等相關工科類專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。
3.實訓項目
3.1運用數字兆歐表測量設備絕緣電阻實訓；
3.2運用萬用表測量設備絕緣電阻實訓。
4.設備結構組成（特點）
碩博SB-889-M型絕緣電阻測試電氣操作柜由實訓桌和實訓臺兩部份組成。
4.1實訓桌
4.1.1實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。
4.1.2實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小R型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度：800mm。
4.2實訓臺
4.2.1實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、數字兆歐表、交流接觸器、指針萬用表、數字萬用表、照明日光燈、帶鎖開關、按鈕開關、電動機、磨光機和安全接線柱等組成。
4.2.2本實訓臺本把絕緣電阻測試所需要的數字兆歐表、測量對像電動機和磨光機等器件并采用安全接線柱引出端子，同時把電路檢測常用到的指針萬用表和數字萬用表裝嵌到實訓臺上，學生可直接實訓臺的儀器來測驗電動機和磨光機的絕緣電阻，通過本實訓臺的訓練可以讓學生學會(huì )的數字兆歐表使用方法和注意事項，快速了解數字兆歐表的工作原理，學會(huì )運用數字兆歐表正確測量設備的絕緣電阻。
4.2.3本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
5.設備主要配置
序號 | 品 名 | 型 號 | 數量 |
單位 |
1 | 單相漏開 | DZ47LE-32 | 1 |
只 |
2 | 熔斷器 | RT18-32 2P | 1 |
只 |
3 | 數字萬用表 | MY65 | 1 |
個 |
4 | 指針萬用表 | MF47 | 1 |
個 |
5 | 絕緣電阻測試儀 | VC60B+ | 1 |
只 |
6 | 雙速電機 | YS-W6312/4 180/120W 380V | 1 |
臺 |
7 | 角向磨光機 | 941028 | 1 |
臺 |
8 | IC讀寫模塊 | CY-14443-C/P | 1 |
套 |
9 | 繼電器控制板 | PCB2015106 | 1 |
塊 |
10 | 開關電源 | SB-104 | 1 |
只 |
11 | 數顯計時器 | WR5135-CT | 1 |
個 |
12 | 帶鎖開關 | LA68F-22Y/2 | 1 |
個 |
6.配套工具清單
7．技術性能（參數）
7.1電源
7.1.1輸入電源電壓
7.1.1.1系統總電源電壓：?jiǎn)蜗?span>AC（220±22）V；頻率：（50±1）Hz。
7.1.1.2開關電源輸入電源電壓：AC（220±22)V；頻率：（50±1）Hz。
7.1.2開關輸出電源電壓：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
7.2系統整機電流 ≤2A
7.3整機功率≤1KVA
7.4整機重量：≤100kg
7.5工作環境：溫度-10℃～+40℃ 相對濕度＜70%(30℃) 海拔＜4000m
7.6外形尺寸：
7.6.1操作柜整體尺寸：1000mm*750mm*1650mm
7.6.2實訓桌尺寸：1000mm*750mm*800mm
7.6.3實訓臺尺寸：890mm*330mm*850mm
7.7安全保護：安全符合國家標準
7.7.1具有漏電自動保護功能
7.7.2具有短路保護功能
|
